Projet



Les tunnels du Moulin et Guy Môquet ont été mis en service en 1990. Leur modernisation rentre dans le cadre de celle, plus générale, de tous les ouvrages souterrains d’Ile-de-France de plus de 300m.





Mission



setec tpi a pour mission de réaliser la maîtrise d’oeuvre complète, études et travaux, de la mise en sécurité des tunnels du Moulin et Guy Môquet à Thiais sur l’A86, conformément aux recommandations de l’instruction technique de la circulaire n°2006-20 relative à la sécurité des tunnels routiers de plus de 300 m.



Cette mission comprend les phases DIA, AVP, PRO, DCE, EXE-SYNTHESE, VISA, DET, AOR, OPC.



L’essentiel



Client : DIRIF (Direction Interdépartementale des Routes)

Groupement de Maîtrise d’œuvre : setec tpi, Ségic

Coût du projet : 22 000 000 €

Période : 2014 – 2018



©setec tpi

en bref

11nouvelles issues secours
1 542mlongueur total (2 tubes)
28 000 m2protection passive au feu

Repères :

  • 2 tubes unidirectionnels à trois voies
  • Longueur de 936 m et 606 m
  • Ventilation de type longitudinal avec 2 batteries d'accélérateur par tunnel et par sens
  • 3 postes de locaux techniques
Des calculs au feu de niveau G3

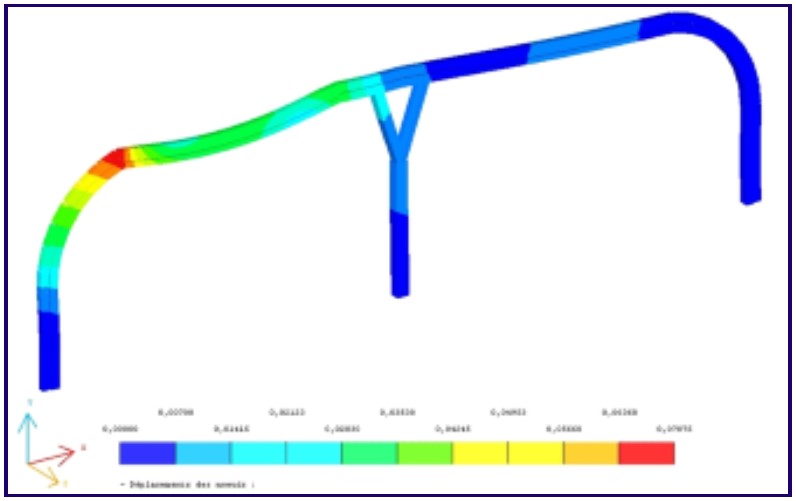

setec tpi a développé en interne un outil de calculs (module feu de Pythagore) qui permet de réaliser des calculs de niveau G3 pour la vérification des structures (calcul thermo-mécanique non linéaire).

Grâce à ce niveau G3 et en modélisant finement la structure concernée (coffrage et ferraillage), il est possible d'optimiser les protections thermiques à mettre en oeuvre pour assurer les niveaux requis de tenue au feu.
